'조선박람회(1929)'의 전자지도 구현방법
1. 전자맵에 담을 콘텐츠, 즉 관심지점(POI:Point Of Interest)[1] 지정
-> 1929년의 조선박람회장 구역(경복궁 내)을 포괄하는 구조물; 전시관, 경복궁 전각, 그밖의 설치물 등을 POI로 설정.
2. POI의 지리적 위치의 좌표값 찾기
※1929년 조선박람회장 내의 전시관을 비롯한 각종 구조물은 박람회가 끝난 뒤 모두 철거되었으므로 총독부가 발행한 공식 배치도, 도면 등의 기록물을 통해서만이 전시관의 위치가 파악가능하다.
본고에서는 조선박람회장내의 전시관 위치 추정을 위해 QGIS라는 GIS 기반 무료 오픈소스를 이용하여 위성지도와 조선박람회장 배치도를 매핑하였다. 본문의 'QGIS'편 참고.
구글, 네이버, 카카오 등 포털업체에서 제공하는 전자지도 서비스는 우리나라를 비롯한 전세계의 업데이트된 위치정보 뿐 아니라 A 사용자가 다양하게 확장, 응용할 수 있도록 PI(Application Programming Interface) 등을 제공하고 있다. 사용자는 전자지도의 도면을 직접 제작하는 수고를 덜 수 있고, 직접 현장에 가지 않아도 위치 좌표를 획득할 수 있다. [2] 이를 기반으로 특정 지점의 위치를 표시하는 것에서부터한 공간데이터의 탐색 및 분석에 이르기까지 다양한 콘텐츠를 생산해낼 수 있다.
3. 데이터베이스 구조(온톨로지 기반) 설계
조선박람회_온톨로지_초안 페이지 참고.
4.데이터베이스 구축
주요 기본데이터(시간, 공간, 내용)구조의 설계 후 온톨로지에 따라 구체적인 데이터베이스 스키마를 구현하고 데이터를 데이터베이스에 적재하는 작업을 수행한다. 데이터베이스 적재는 MS-Excel과 MS-SQL 이용.
5. 서비스 시스템 구현
이용자의 접근성을 높일 수 있도록 월드와이드웹에서 구현하는 것을 목표로 함.
참고:조선박람회 전자문화지도의 구현 프로세스 설계 도식도
전자문화지도 정의
- 김현, 『인문정보학의 모색』, 북코리아, 2012
전자문화지도는 역사문화 분야의 문헌 정보 자료 속에 담긴 시공간 정보의 상호관계를 지리정보시스템(GIS)와 같은 정보기술(Information Technology)를 이용하여 규명하고 활용할 수 있게 하는 기능적으로 확장된 역사문화정보 데이터베이스를 의미한다.[3]
- 강지훈, 김희정 , 「디지털인문학과 전자문화지도」, 『지중해지역연구 』17, 지중해지역연구, 2015, pp.63
기존의 종이지도와 달리 많은 양의 정보를 지면 제약 없이 웹서비스화 한 것이 전자지도다. 특히 문화지도는 지도라는 인터페이스를 활용하여 문화 전반의 여러 주제들을 지도위에 나타내는 것으로 문화(주제), 지역(공간), 시대(시간)라는 세 가지 값을 동시에 활용하여 해당지역의 구체적인 문화에 대한 통합적인 이해를 가능하게 해준다. 전자문화지도는 이러한 문화지도를 전자적 형태 즉, 컴퓨터를 활용해 구현한 시스템으로 주제, 공간, 시간 값의 메타데이터를 활용해 조합이 가능하도록 데이터베이스화한 개념이다.
국내외 전자문화지도 구축 사례
Photogrammer 프로젝트는 미국기관(the United States Farm Security Administration and Office of War Information, FSA-OWL)이 보유하고 있는 1935년부터 1945년 사이의 사진 170,000장을 웹기반 지도 서비스에서 검색과 시각화가 가능하도록 한 연구이다. 포토그래머는 인문지식과 지도를 연계하여 전자문화지도 형태로 서비스를 제공하여 전자문화지도의 특징인 주제, 시간, 공간 값ㅇ르 활용하여 사용자는 작가별,지역별, 시기별 정보가 연계된 사진을 검색할 수 있다.[4]
조선시대 표류라는 주제를 선택해 전자문화지도를 만든 작업이다. 『표인영래등록(漂人領來謄錄)』, 『제주계록(濟州啓錄)』, 『변례집요(邊例集要)』, 『조선왕조실록(朝鮮王朝實錄)』과 같은 공식기록과 최부의『표해록(漂海錄)』과 같은 사적 기록에 나타난 표류사건 기록을 데이터베이스로 만들어 표류인물, 표류원인 표류경로, 표류기간, 표착지점, 해류, 계절풍 등의 세부항목을 만들고 이를 연결해 표류정보를 총체적으로 파악할 수 있는 온톨로지를 설계하였다.
전자지도 제작 툴
QGIS
무료 오픈 소스 지리정보 시스템. Lunux, Unix, Mac OSX, Windows, Andoid에서 동작하며 수많은 벡터, 래스터, 데이터베이스 포맷과 기능을 지원하고 있다. 가장 최근 배포본은 3.14이다. [5] [6]
주요 기능[7]
1) 지리정보시스템 기반으로 공간데이터의 시각화 및 전자지도 제작;
- 사용자 파일로부터 공간데이터를 받아오거나, 프로그램 내에서 직접 공간 데이터베이스를 생성하고 이를 처리할 수 있다(SQL 쿼리). +데이터 분석 기능 제공
2) 플러그인을 통해 확장된 GIS 기능을 사용할 수 있다. -> 네이버, 카카오맵과 연동 가능.
3) QGIS Cloud 서비스를 통해 무료로 웹서비스 발행 가능 네이버 블로그; QGIS Cloud 사용하기
1929년 조선박람회 전시관과 현재의 경복궁 구역 매핑하기; QGIS의 지오레퍼런싱 기능 이용
일반적으로 GIS에서 지오레퍼런서(Georeferencer)는 좌표투영이 되지 않은 항공사진이나 이미지지도에 실세계 좌표를 할당하는 과정을 의미.[8]좌표값이 불분명한 이미지 지도와 포털에서 서비스되고 있는 위성지도(구글맵, 카카오맵, 네이버지도)를 연계하고 싶을 때 이용한다.

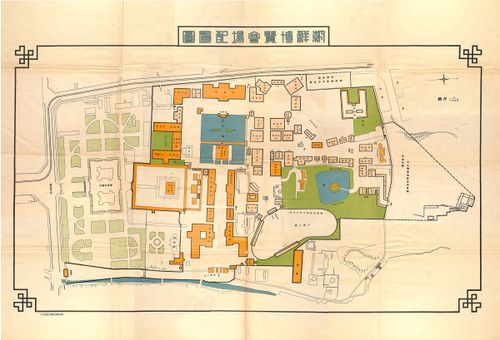

- 조선박람회 배치도(1929; 축척: 1/1500)
- 2020년 현재 경복궁 지도(출처: 카카오맵)
매핑과정 실행화면

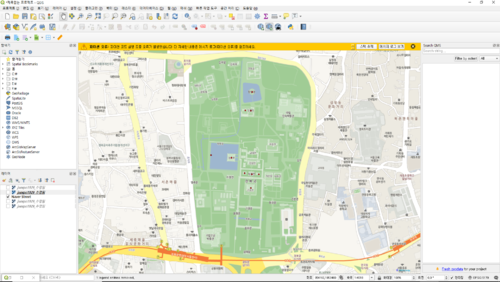

1. QGIS 실행(네이버지도 연동)

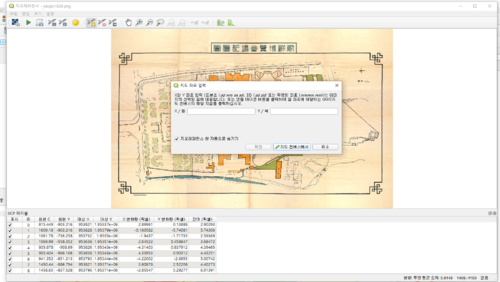

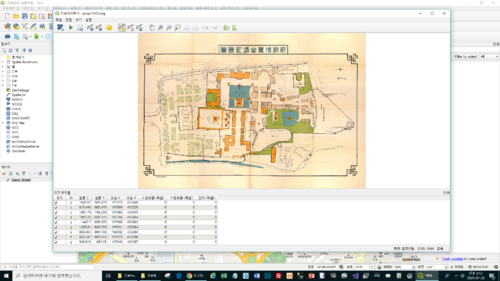

2. 좌표값 매핑
※전각별 정확한 좌표값을 알 수 없어 캔버스 기능 활용

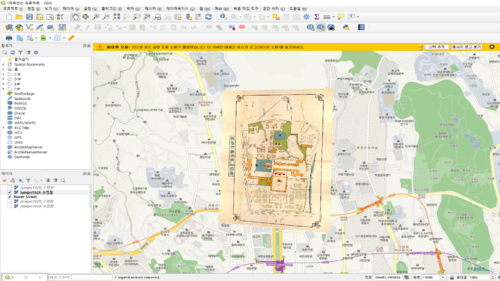

3. 매핑 후

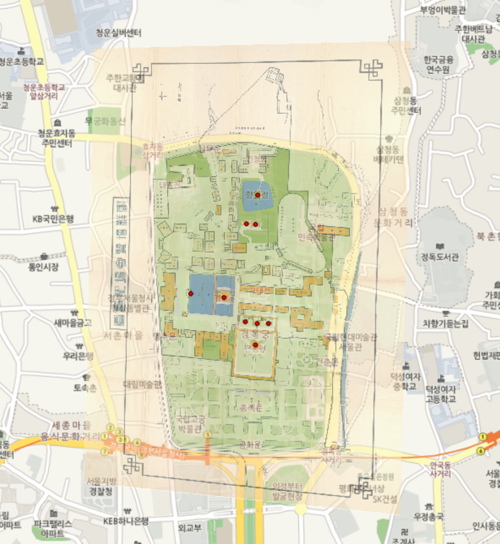

- 매핑 직후 (1929년 조선박람회 - 2020년 경복궁 지도)
- 투명도 조절
※다음의 유튜브, 블로그 게시물 참고
종이지도를 좌표로 옮기기
지오레퍼런싱
TimeMap
별도의 프로그램 설치 필요 X. 구글 시트 이용. 타임라인과 작성방법은 기본적으로 동일.
예시;중세의 철학자들
인문정보학과 위키기반 '나의 전자지도 만들기'
인문정보학 수업시간에~~
- KML데이터?
Batchgeo:데이터에서 지도 만들기
별도 프로그램 설치 x. 구글맵 기반.
특정 공간에 대한 좌표 정보(위/경도)만 가지고 자동으로 지도 위에 공간 정보를 시각화해서 보여줌.
