Network Graph in Wiki

DKHC Edu

🔊 본문은 한국학중앙연구원 인문정보학 교육용 위키의 "Network Graph in Wiki" 내용을 참고하여 작성하였습니다.[1]


Script 기본 구성과 예시

온톨로지 설계 스크립트 구성 Script 예시: 나의_하루.lst

<pre>

#Project
h1 네트워크 그래프로 그리는 나의 하루

#Class
사람
동물
음식
복식

#Relation
loves
sisters
gift
make

#Nodes
001	사람	박선희
002	동물	스코티시폴드
003	동물	코리안쇼트헤어_코숏
004	음식	작두콩차
005	복식	마고자

#Links
001	002	loves
001	003	loves
001	004	gift
001	005	make
002	003	sisters

#End

==Visualization==
{{NetworkGraph | title=○○○○.lst | direction=NORMAL}}
[[분류:Network Graph Script]] [[분류:○○○]]

</pre>



┃위키 문서로 네트워크 그래프를 만드는 방법

  • 온톨로지 설계 스크립트를 위키 문서로 저장하면 바로 네트워크 그래프 시각화 결과물을 얻을 수 있는 방법을 제공합니다.
  • 아래의 방법으로 실행하세요.

1단계 네트워크 그래프로 표현할 온톨로지 설계 스크립트를 위키 문서로 작성하여 저장합니다.

① 이 문서의 제목은 일반적인 위키 문서와 구별되도록 '.lst'를 붙이세요. (권장 사항)

② 문서의 끝에 분류 정보 '[[분류: Network Graph Script]]'를 첨가하세요. (권장 사항)

③ 스크립트 코드는 위키 텍스트로 인식되지 않도록 시작과 끝 부분에 <pre>....</pre> 태그 또는 주석 처리 표시 <!--....-->를 첨가하세요. (필수 사항)
2 단계 네트워크 그래프를 보일 위키 문서 상에서 다음과 같이 입력하면, 그 곳에 네트워크 그래프가 표시됩니다.


{{NetworkGraph | title=스크립트_문서_제목}}


📌 스크립트_문서_제목에 공백 문자(space)가 들어가면 안됩니다. 공백 문자 대신 "_" 기호를 쓰세요.(필수 사항)


┃온톨로지 설계 스크립트 파일 작성 방법

  • 온톨로지 설계 스크립트를 나의_하루.lst라는 이름으로 이 위키에 저장하였습니다.
  • 이 예시를 참고하여 아래의 설명을 읽으시기 바랍니다.


네트워크 그래프 표시

  • 다음과 같은 방법으로 '나의_하루.lst에 담은 내용을 네트그래프로 표현할 수 있습니다.


  {{NetworkGraph | title=나의_하루.lst}}

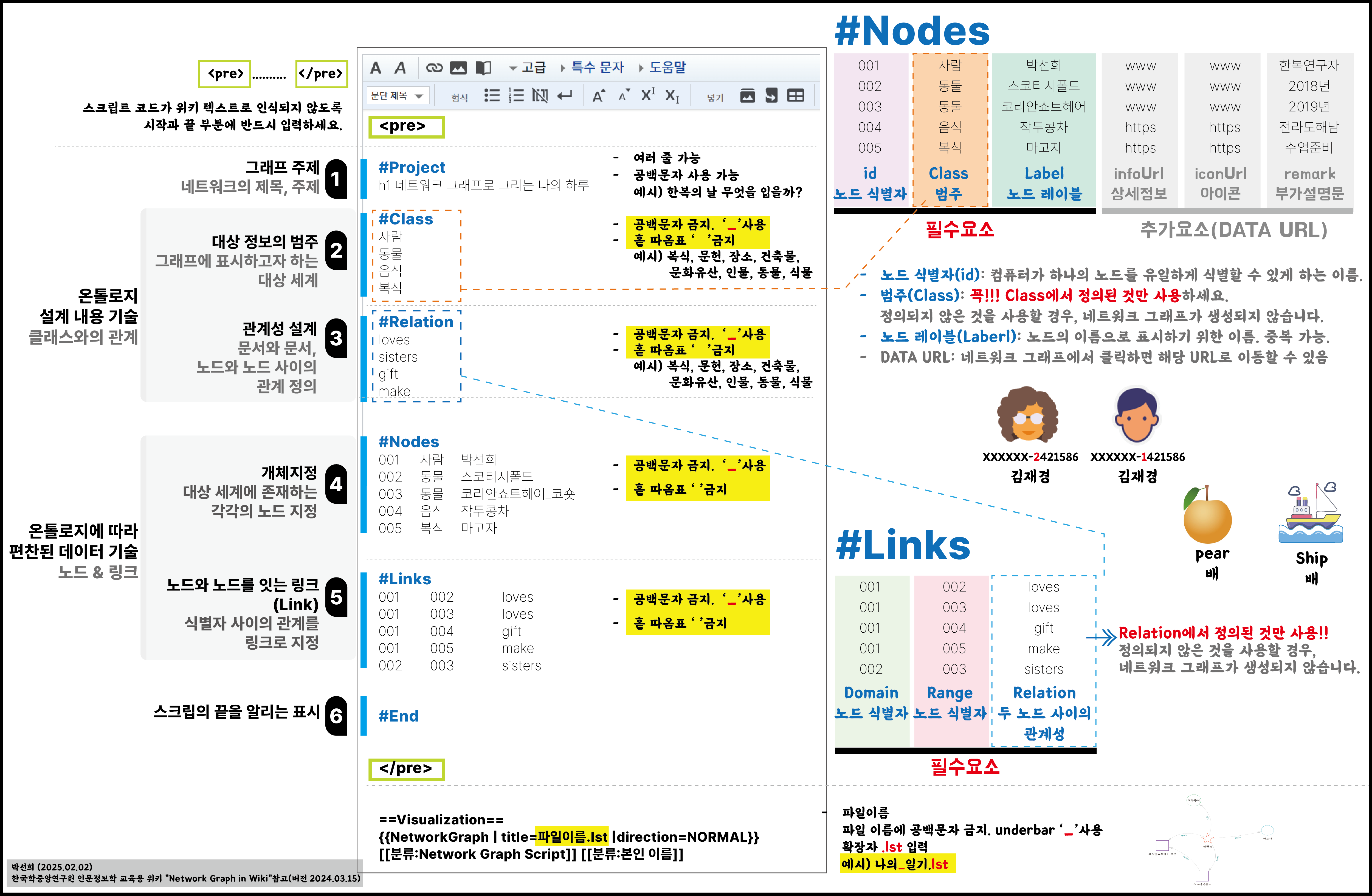

┃스크립트 작성 방법 1: 섹션 설명

  • 온톨로지 설계 스크립트에는 #Project, #Class, #Relation, #Nodes, #Links 등 5개 섹션과 스크립트 종료 표시자 #End로 구성됩니다.

Network Graph in Wiki 도감



<pre>
  • 스크립트 코드는 위키 텍스트로 인식되지 않도록 시작과 끝 부분에 <pre>....</pre> 태그 또는 주석 처리 표시 <!--....-->를 첨가하세요. (필수 사항)
#Project
  • 네트워크 그래프의 제목, 주제 등을 표시합니다.
  • 이 섹션에는 여러 줄 쓸 수 있으며, 공백 문자를 사용해도 됩니다.
#Class
  • 그래프로 표시하고자 하는 대상 세계의 범주(Class)를 지정합니다.
  • 범주(Class) 개념에 대해서는 이 위키의 온톨로지의 이해를 참고 하세요.

#Relation
  • 노드 사이의 관계성을 지정합니다.
  • 관계성(Relation) 개념에 대해서는 이 위키의 온톨로지의 이해를 참고 하세요.
#Nodes
  • 대상 세계에 존재하는 각각의 노드(Node)를 지정합니다.
  • 노드(Node) 개념에 대해서는 이 위키의 데이터의 시각화: 네트워크 그래프를 참고 하세요.
  • 노드 지정을 위한 필수 요소는 "노드 식별자(id)", "범주(Class)", "노드 레이블(Label)" 등 3 가지 속성입니다.
  • 필수 요소 뒤에 "상세정보 Url(infoUrl)", "아이콘 Url(iconUrl)", "부가설명문(remark)" 등 3 가지 속성 정보를 추가할 수 있습니다.
  • 첫번째 속성인 "노드 식별자(id)"는 컴퓨터가 하나의 노드를 유일하게 식별할 수 있게 하는 이름입니다. 중복된 이름이 있어서는 않됩니다.
  • 두번째 속성 "범주(Class)" 이름은 반드시 #Class 섹션에서 정의된 것이어야 합니다. 그렇지 않은 경우 그래프 생성이 이루어지지 않습니다.
  • 세번째 속성 "노드 레이블(Label)"은 그래프 상에서 노드의 이름으로 표시하기 위한 이름입니다. 중복이 있어도 무방합니다.
  • 네 번째 속성 "상세정보 Url(infoUrl)"을 추가할 경우, 네트워크 그래프 상에서 노드를 클릭하면, 해당 URL로 이동합니다.
  • 다섯 번째 속성 "아이콘 Url(iconUrl)"을 추가할 경우, 해당 노드가 아이콘 이미지로 표시됩니다.
  • 여섯 번쩨 속성 "부가설명문(remark)"을 추가할 경우, 그래프 상에서 노드 위에 커서를 올렸을 때 말 풍선이 뜨고 그 안에 설명문이 표시됩니다.
  • 각각의 속성 정보는 탭(Tab) 또는 공백(Space) 문자로 구분합니다. 그러므로 하나의 정보 요소 안에서는 공백 문자를 쓰지 말아야 합니다. 대신 밑줄 문자(_)를 사용하세요.

#Links
  • 노드(Node)와 노드(Node)를 잇는 링크(Link)를 지정합니다.
  • 링크(Link) 개념에 대해서는 이 위키의 데이터의 시각화: 네트워크 그래프를 참고 하세요.
  • 링크 지정은 "첫번째 노드 식별자(Source)", "두번째 노드 식별자(Target)", 두 노드 사이의 "관계성(Relation) 이름" 순으로 기술합니다. (필수 요소)
  • "관계성 이름"은 반드시 #Relation 섹션에서 정의된 것이어야 합니다. 그렇지 않은 경우 그래프 생성이 이루어지지 않습니다.
  • 필수 요소 뒤에 "관계 속성(Attribute)"과 "부가설명문(remark)" 등 관계성에 대한 속성 정보를 추가할 수 있습니다.
  • "관계 속성(Attribute)"을 추가할 경우, 그 정보는 "관계성(Relation) 이름"과 함께 표시됩니다.
  • "부가설명문(remark)" 추가할 경우, 그래프 상에서 관계를 표시하는 화살표 위에 커서를 올렸을 때 말 풍선이 뜨고 그 안에 설명문이 표시됩니다.
#End
  • 스크립트의 끝을 알리는 표시자입니다.
</pre>
  • 스크립트 코드는 위키 텍스트로 인식되지 않도록 시작과 끝 부분에 <pre>....</pre> 태그 또는 주석 처리 표시 <!--....-->를 첨가하세요. (필수 사항)


예시1: 가장 단순한 형태의 스크립트 ☞ 나의_하루.lst


┃스크립트 작성 방법 2: 노드와 링크의 모양 지정 방법

  • 범주별로 노드의 모양을 지정하는 방법과, 관계성 표시 화살표의 모양을 지정하는 방법을 소개합니다.

노드 모양: #Class 섹션에서 지정

  • #Class 색션에서 범주 이름 뒤에 이 범주에 속하는 노드의 표시 색상, 노드 표시 모양을 추가로 지정할 수 있습니다.
  • 노드 표시 색상: HTML 문서에서 쓸 수 있는 모든 색상을 사용할 수 있습니다. red, blue, green ....
  • 노드 표시 모양: box(사각형), circle(원), ellipse(타원), star(별), triangle(삼각형), square(정사각형), dot(점), text(문자열)




링크 모양: #Relation 섹션에서 지정

  • #Relation 색션에서 관계성 이름 뒤에 관계성의 다른 이름, 관계성 표시 화살표의 모양을 추가로 지정할 수 있습니다.
  • 관계성의 다른 이름: 예를 들어, 'isRelatedTo'라는 관계성 '이름'에 대해 '~와_관계가_있다'라는 '다른 이름 (또는 설명)'을 병기해 줄 수 있습니다. 그래프 상에서 '이름'과 '다른 이름(설명)'은 선택적으로 표시될 수 있습니다. (스크립트 작성 방법 4에서 설명)
  • 화살표의 모양: arrow(--->), inverse(<---), both(<-->), moving-arrows(->->), line(----), sequence(===>) 등의 다양한 모양이 있으나, 여기서는 arrow(--->)만 촐력되고 있습니다. 그러나, 화살표의 방향과 형태도 의미가 있으므로 스크립트에서는 적절한 모양으로 선택해주시기 바랍니다.


예시2:: 노드와 링크의 모양을 지정한 스크립트 ☞ 나의_하루1.lst



┃스크립트 작성 방법 3: 이미지 아이콘의 표시

이미지 아이콘 사용 방법

  • #Nodes 섹션 에서 "상세정보 Url(infoUrl)" 뒤에 "아이콘 Url(iconUrl)"을 지정하면 해당 노드를 아이콘 이미지로 표시한 그래프가 출력됩니다.
  • "상세정보 Url(infoUrl)"을 지정하지 않고 "아이콘 Url(iconUrl)"만 지정하고 싶을 때에는 "상세정보 Url(infoUrl)" 자리에 null을 입력하면 됩니


예시3:: 이미지 아이콘으로 노드를 표시하는 스크립트 ☞ 나의_하루2.lst



┃스크립트 작성 방법 4: 관계성(링크)의 표시 방법

  • #Relation 섹션에서 화살표 모양 지정 뒤에 관계성 이름 표시 방법을 숫자로 지정할 수 있습니다.
  • 0: 관계성 이름이 보이지 않게 합니다. 노드와 노드를 잇는 화살표만 표시됩니다.
  • 1: 기본 값. 관계성 이름이 그래프의 링크 화살표 밑에 표시됩니다. 화살표 위에 커서를 놓으면(hover) 다른 이름(설명)을 보이는 말풍선이 표시됩니다.
  • 2: 그래프 상에 관계성 이름 대신 다른 이름(설명)이 표시됩니다. 화살표 위에 커서를 놓으면 관계성 이름을 보이는 말풍선이 표시됩니다.


예시4:: 관계성 이름을 표시 ☞ 나의_하루3.lst


예시5:: 관계성 이름 대신 다른 이름 표시 ☞ 나의_하루4.lst



┃네트워크 그래프 생성이 안되는 경우: 문제의 원인과 해결

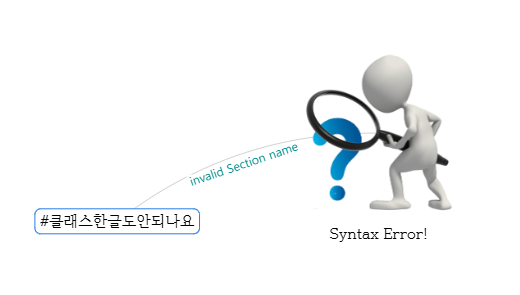

#으로 시작하는 섹션 이름을 잘못 표기

  • 이 경우, 다음과 같은 Error Message가 표시됩니다.

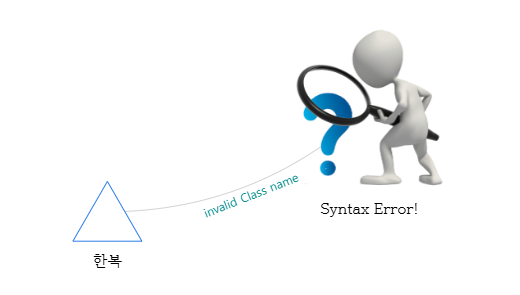

#Class 섹션에서 정의하지 않은 범주 이름을 #Nodes 섹션에서 사용

  • 이 경우, 다음과 같은 Error Message가 표시됩니다.

  • ☞ 잘못쓴 범주 이름을 고치거나, 필요한 범주 이름을 #Class 섹션에 추가합니다.

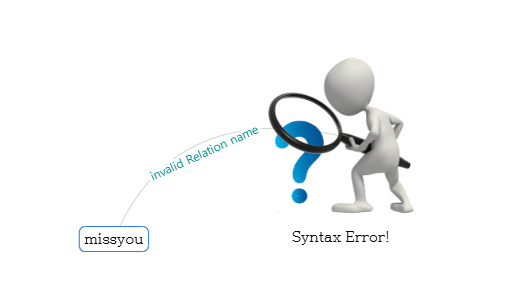

#Relation 섹션에서 정의하지 않은 관계성 이름을 #Links 섹션에서 사용

  • 이 경우, 다음과 같은 Error Message가 표시됩니다.

  • ☞ 잘못쓴 관계성 이름을 고치거나, 필요한 관계성 이름을 #Relation 섹션에 추가합니다.


#Nodes 섹션에서 정의하지 않은 노드 이름을 #Links 섹션에서 사용

  • 이 경우, 다음과 같은 Error Message가 표시됩니다.

  • ☞ 잘못쓴 노드 이름을 고치거나, 필요한 노드에 대한 정보(id, class, label, 참조 Url, icon Url 등)를 #Nodes 섹션에 추가합니다.

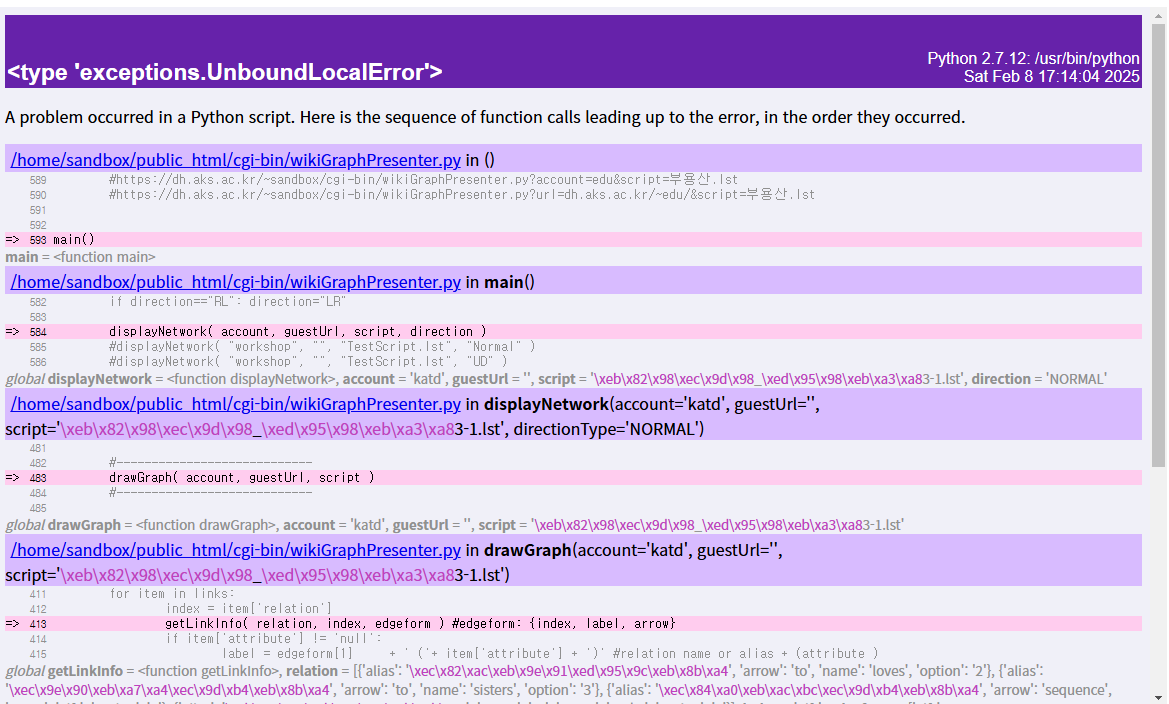

그래프가 망가진 모양으로 표시되는 경우

  • ☞ 노드 표시 ICON 이미지의 URL이 잘못된 경우(이미지 파일이 없는 경우)일 가능성이 많습니다.
  • 이 경우, 다음과 같은 Error Message가 표시됩니다.

  • ☞ 정확한 이미지의 URL을 지정하거나 #Nodes 섹션에서 각 노드의 이미지 표시 여부를 0으로 한 후 다시 실행해 보세요.


노드 이름 또는 관계성(링크) 이름에 공백 문자 사용

  • 범주 이름, 관계성 이름, 관계성의 다른 이름, 노드 식별자, 노드 레이블 안에는 모두 공백 문자(white space)를 쓸 수 없습니다. 단어를 띄어쓸 필요가 있을 때에는 공백 문자 대신 '_' 기호를 쓰세요.


데이터 파일 안에 홑따옴표(', single quotation mark) 사용

  • 어디에서도 홑따옴표(')가 쓰이면 안됩니다. 다른 기호를 쓰세요.
